冷卻塔百葉窗

冷卻塔簡介

冷卻塔是在塔內使空氣和水進行熱質交換，從而降低冷卻水溫度的一種降溫設備，中央空調系統所用的冷卻塔多為逆流式和橫流式，其淋水裝置采用黑色散熱填料。一般的小型商業項目和小型廠房項目，小型機器一般采用逆流圓形冷卻塔，而大型商業綜合體，高端大型工廠塔多采用橫流式冷卻塔或逆流方型冷卻塔。而北方一帶則多采用閉式冷卻塔。接下來小編讓給您講講冷卻塔安裝方法吧。

一、冷卻塔安裝要求

(1)冷卻塔的安裝應根據設備的各種條件，考慮其安裝位置的地面及其荷載能力，同時也必須考慮所必備的外界條件。

(2)安裝時應注意冷卻塔的設計圖紙制作混凝土基礎或鋼結構基礎，這些冷卻塔基礎上方都預埋好水平鋼板，各基礎點的標高應在同一標高的水平面上。

(3)塔體應放置水平。水塔在施工安裝時，為防止壓壞底盤，施工人員應踏在底盤的加強筋上，在安裝塔外殼、底盤等纖維件時，為防止外殼底盤等變形可先穿螺釘，而后依次逐漸緊固，在確認底盤不變形，附近干凈、干燥的條件下，為避免使用時漏水可在接觸處鋪設纖維氈及涂樹脂。

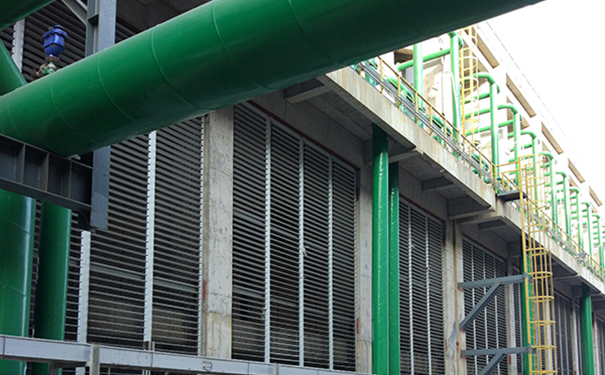

二、冷卻塔百葉窗的安裝

冷卻塔不得安裝在通風不良和出現濕空氣回流的場合，塔體離建筑物的直線距離必須保持二米以上距離。必須安裝在通風良好的場所。否則將會降低冷卻塔的冷卻能力。冷卻塔一般安裝在建筑工地的群樓或頂樓，以形成高壓頭，用以克服冷凝器的阻力損失。水泵將需要處理的冷卻水從水池抽出送至冷卻塔，經冷卻降溫后從塔底集水盤向下自流壓入冷凝器中，并繼而靠水頭壓差自流入水池，如此循環。

安裝時，應根據施工圖指明的坐標位置就位，并應找平找正，設備要穩定牢固，冷卻塔的出水管口及噴嘴方向、位置應正確。

三、冷卻塔各部件安裝

(1)薄膜式淋水裝置安裝。薄膜式淋水裝置有膜板式、紙蜂窩式、點波式和斜坡紋式等不同形式。

2)膜板式淋水裝置一般為木板、格柵填料或塑料板等材料制成。格柵填料淋水裝置以波形板為好，安裝在支架梁上，每四片聯成一組，板間用塑料管及橡膠墊圈隔成一定間隙，中間用鍍鋅螺栓固定。

3)蜂窩狀散熱填料安裝，可直接架于角鋼或扁鋼支架上，亦可直接架鍍鋅鋼支架上。

4)點波淋水裝置的單元高度為150～600mm，小點波一般為250ram。其安裝總高度為：當采用逆流塔時為500～1200mm，采用橫流塔時為1000～1500mm。

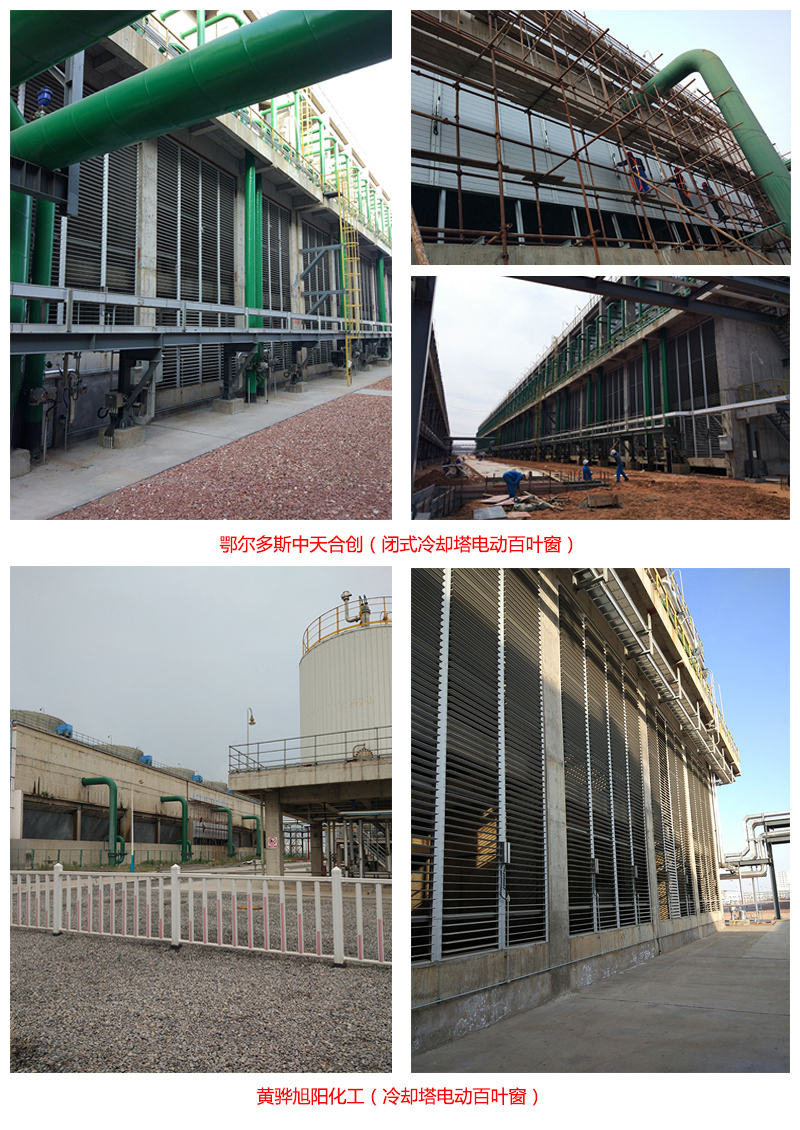

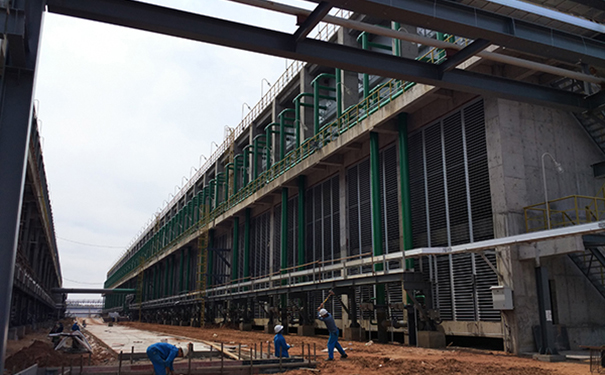

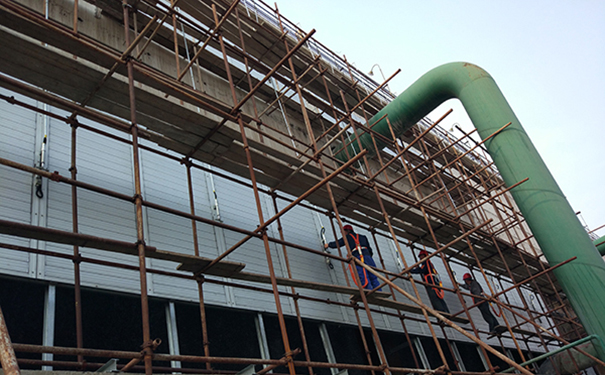

嘉鼎辰冷卻塔百葉窗施工安裝工藝流程

一、 百葉窗——劃線定位

根據數據圖紙中百葉窗的安裝位置、尺寸和標高，依據百葉窗中線向兩邊量出百葉窗窗邊線。以頂層百葉窗邊線為準，用線墜或經緯儀將百葉窗邊線下引，并在各層百葉窗口處劃線標記，對個別不直的邊應剔鑿處理。

百葉窗的水平位置應以樓層室內+1000mm的水平線為準向上翻，彈線找直。每一層必須保持百葉窗上皮標高一致。

二、 百葉窗—窗框安裝固定

將框塞入洞口，根據圖紙要求的位置及標高，用木楔子及墊塊將框臨時固定，框中線與洞口中線對齊，調整標高，保證上下一條線，左右一水平。重點調整下框的水平及立框的垂直度和角方正。待各項均符合要求以后，用膨脹塞固定。注意：底框用鐵件固定，固定時要隨時檢查底框的水平度和立框的垂直度并調整。

三、 百葉窗——塞縫

框洞之間填塞閉孔泡沫塑鋼、發泡聚苯乙烯等彈性材料，分層填實，拆掉木楔后的洞同樣應分層填塞同樣材料

四、 百葉窗——抹灰做口

內外口抹灰時，外側窗臺略低于內側窗臺。外側抹灰時要用5mm厚片料將框和抹灰層隔開，待砂漿硬化后取出并修規矩，抹灰面應超出窗框，其厚度一下影響百葉窗開啟為宜，外側抹灰不能淹沒框下的出水口。

五、 百葉窗——扇及五金件安裝

百葉窗扇在安裝前一定要檢查其是否變形或翹曲，安裝完畢后要檢查其推拉是否靈活并調整，五金件要牢固好用。

六、 百葉窗——打密封膠

內、外墻涂料或面層施工完畢后，將百葉窗內外框邊與洞口相接處及拼樘料與百葉窗框間隙用嵌縫膠進行密封處理。要求連續、均勻、薄厚合適。將飛邊及多余嵌縫膏用布或棉絲及時處理干凈。
